LAPORAN AKHIR 1
1. Kondisi [back]
Pada praktikum modul 1 ini dipilih percobaan 1 kondisi 3 yaitu kondisi awal LED mati lalu hidup bergantian dari pinggir ke tengah secara berulang.
Pada praktikum modul 1 ini dipilih percobaan 1 kondisi 10 yaitu kondisi awal Led mati lalu hidup bergantian dengan delay 1 detik.
2. Rangkaian Simulasi [back]
3.Video [back]
4. Prinsip Kerja [back]

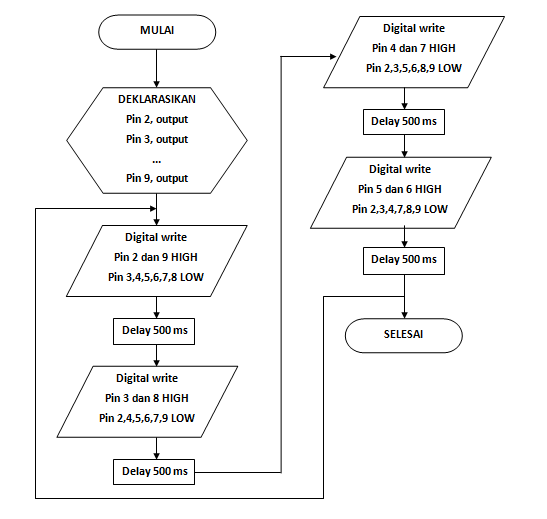

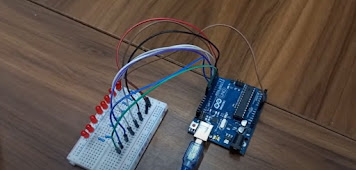

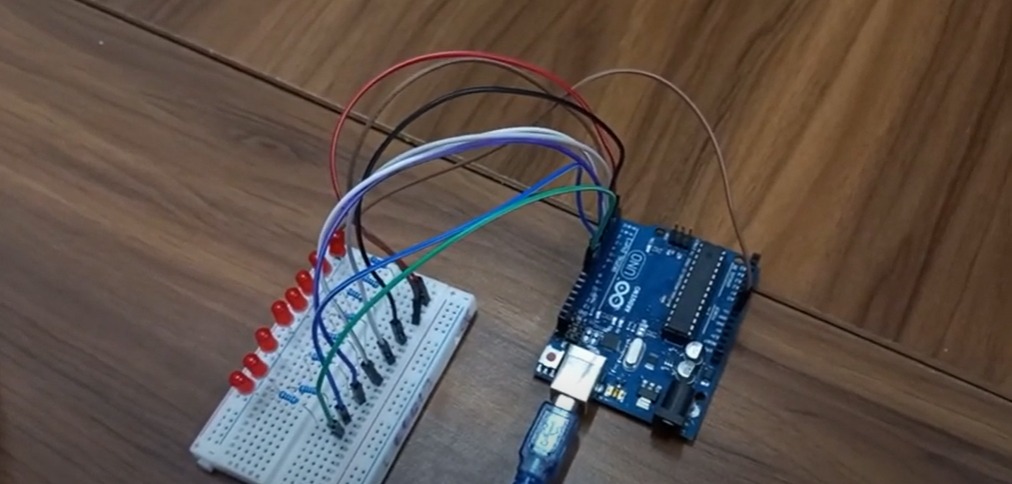

Pada modul 1 percobaan 1 kondisi 3 terdapat komponen arduino, resistor, led, dan ground. Pada rangkaian terdapat 8 buah LED dimana masing-masing LED tersebut dihubungkan ke kaki pin arduino. Pada arduino sudah terapat listing program yang mana pin 2- pin 9 di deklarasikan sebagai output dan pada LED terdapat 4 buah kondisi. Kondisi pertama ketika LED 1 dan LED 8 hidup maka LED yang lain mati dan akan terjadi delay sebesar 500 ms. Kondisi kedua ketika LED 2 dan LED 7 hidup maka LED yang lain mati dan akan terjadi delay sebesar 500 ms. Kondisi ketiga ketika LED 3 dan LED 6 hidup maka LED yang lain mati dan akan terjadi delay sebesar 500 ms. Kondisi keempat ketika LED 4 dan LED 5 hidup makan LED yang lain mati dan akan terjadi delay sebesar 500 ms. Kegiatan secara bergantian itu dilakukan secara berulang maka akan sesuai dengan kondisi yang dipilih.
5. Analisa [back]
1. Apa yang terjadi jika merangkai LED tidak menggunakan resistor? jelaskan apa yang terjadi dan penyebabnya
Jawab : jika pada LED tidak menggunakan resistor, maka daya output pada arduino terlalu besar dan menyebabkan rusak pada led/led bisa meledak
2. Apa yang terjadi jika kita mendefinisikan pin yang digunakan LED sebagai output?
Jawab : jika kita mendefinisikan pin yang digunakan led sebagai output maka akan menjadi indikator bahwa arduino berjalan sesuai dengan program yang ditentukan
6. Link Download [back]
