Dhea Rahmadani Putri 2010951015

[Menuju Akhir]

Aplikasi Multiplexer - Demultiplexer

Sistem Keamanan Kebakaran

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan [back]

a. Memahami penggunaan mux-demux

b. Memahami rangkaian dengan pengaplikasian mux-demux

2. Alat dan Bahan [back]

Alat

a. Power supply

b. Voltmeter

Bahan

a. Resistor

Resistor merupakan komponen dasar elektronika yang umumnya digunakan pada rangkaian elektronika ataupun rangkaian listrik lainnya dengan fungsi utama yaitu menghambat/membatasi jumlah arus input atau arus yang mengalir masuk ke dalam satu rangkaian, dimana kemampuan resistor dalam membatasi arus masuk sesuai dengan spesifikasi resistor tersebut. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon.

Konfigurasi pin :

Spesifikasi resistor :

b. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Karakteristik Dioda :

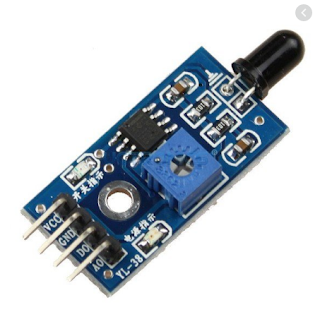

c. Sensor Flame

Flame sensor adalah merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.

d. Sensor MQ-2

Gas Sensor (MQ2) adalah sensor yang berguna untuk mendeteksi kebocoran gas baik pada rumah maupun industri. Sensor ini sangat cocok untuk mendeteksi H2, LPG, CH4, CO, Alkohol, Asap atau Propane. Karena sensitivitasnya yang tinggi dan waktu respon yang cepat, pengukuran dapat dilakukan dengan cepat. Sensitivitas sensor dapat disesuaikan dengan potensiometer.

Konfigurasi pin :

Grafik respon :

e. Gerbang OR

f. LED

g. Seven segment

Seven segment merupakan komponen elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya.

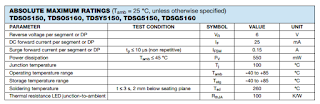

Spesifikasi :

Grafik respon :

h. IC 4555

Konfigurasi pin :

Spesifikasi :

i. Relay

Konfigurasi pin :

Spesifikasi :

j. IC 74247

Konfigurasi pin :

Spesifikasi :

k. Motor DC

Spesifikasi :

3. Dasar Teori [back]

a. Resistor

Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.

Cara membaca nilai resistor

Cara menghitung nilai resistansi resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.

2. Masukan angka langsung dari kode warna gelang kedua.

3. Masukan angka langsung dari kode warna gelang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).

5. Gelang terakhir merupakan nilai toleransi dari resistor

b. Seven segment

Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital. Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W. Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED (Light Emitting Diode).

Salah satu jenis Seven Segment Display yang sering digunakan oleh para penghobi Elektronika adalah 7 Segmen yang menggunakan LED (Light Emitting Diode) sebagai penerangnya. LED 7 Segmen ini umumnya memiliki 7 Segmen atau elemen garis dan 1 segmen titik yang menandakan “koma” Desimal. Jadi Jumlah keseluruhan segmen atau elemen LED sebenarnya adalah 8. Cara kerjanya pun boleh dikatakan mudah, ketika segmen atau elemen tertentu diberikan arus listrik, maka Display akan menampilkan angka atau digit yang diinginkan sesuai dengan kombinasi yang diberikan.

Terdapat 2 Jenis LED 7 Segmen, diantaranya adalah “LED 7 Segmen common Cathode” dan “LED 7 Segmen common Anode”.

LED 7 Segmen Tipe Common Cathode (Katoda)

Pada LED 7 Segmen jenis Common Cathode (Katoda), Kaki Katoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan Kaki Anoda akan menjadi Input untuk masing-masing Segmen LED. Kaki Katoda yang terhubung menjadi 1 Pin ini merupakan Terminal Negatif (-) atau Ground sedangkan Signal Kendali (Control Signal) akan diberikan kepada masing-masing Kaki Anoda Segmen LED.

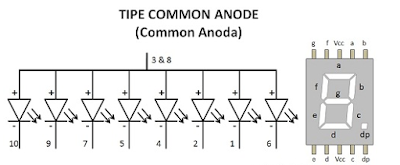

LED 7 Segmen Tipe Common Anode (Anoda)

Pada LED 7 Segmen jenis Common Anode (Anoda), Kaki Anoda pada semua segmen LED adalah terhubung menjadi 1 Pin, sedangkan kaki Katoda akan menjadi Input untuk masing-masing Segmen LED. Kaki Anoda yang terhubung menjadi 1 Pin ini akan diberikan Tegangan Positif (+) dan Signal Kendali (control signal) akan diberikan kepada masing-masing Kaki Katoda Segmen LED.

Tabel Pengaktifan Seven Segment Display

c. LED

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

Cara kerja LED (Light Emitting Diode)

d. IC 4555

Decoder IC 4556 adalah decoder BCD atau binary to decimal, dimana memiliki 2 input dan Input enable dengan aktif rendah. Dan 4 output yang mewakili angka decimal dari 0-3 dengan output berupa tegangan rendah.

e. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal. Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Beban maksimum AC 10A @ 250 / 125V

4. Maksimum baban DC 10A @ 30 / 28V

5. Switching maksimum

f. Buzzer

Buzzer Elektronika adalah sebuah komponen elektronika yang dapat menghasilkan getaran suara berupa gelombang bunyi. Buzzer elektronika akan menghasilkan getaran suara ketika diberikan sejumlah tegangan listrik dengan taraf tertentu sesuai dengan spesifikasi bentuk dan ukuran buzzer elektronika itu sendiri. Pada umumnya, buzzer elektronika ini sering digunakan sebagai alarm karena penggunaannya yang cukup mudah yaitu dengan memberikan tegangan input maka buzzer elektronika akan menghasilkan getaran suara berupa gelombang bunyi yang dapat didengar manusia.

Pada dasarnya, setiap buzzer elektronika memerlukan input berupa tegangan listrik yang kemudian diubah menjadi getaran suara atau gelombang bunyi yang memiliki frekuensi berkisar antara 1 - 5 KHz. Jenis buzzer elektronika yang sering digunakan dan ditemukan dalam rangkaian adalah buzzer yang berjenis Piezoelectric (Piezoelectric Buzzer). Hal itu karena Piezoelectric Buzzer memiliki berbagai kelebihan diantaranya yaitu lebih murah, relatif lebih ringan dan lebih mudah penggunaannya ketika diaplikasikan dalam rangkaian elektronika.

PRINSIP KERJA BUZZER ELEKTRONIKA

Pada dasarnya, prinsip kerja dari buzzer elektronika hampir sama dengan loud speaker dimana buzzer juga terdiri dari kumparan yang terpasang secara diafragma. Ketika kumparan tersebut dialiri listrik maka akan menjadi elektromagnet sehingga mengakibatkan kumparan tertarik ke dalam ataupun ke luar tergantung dari arah arus dan polaritas magnetnya. Karena kumparan dipasang secara diafragma maka setiap kumparan akan menggerakkan diafragma tersebut secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

Namun dibandingkan dengan loud speaker, buzzer elektronika relatif lebih mudah untuk digerakkan. Sebagai contoh, buzzer elektronika dapat langsung diberikan tegangan listrik dengan taraf tertentu untuk dapat menghasilkan suara. Hal ini tentu berbeda dengan loud speaker yang memerlukan rangkaian penguat khusus untuk menggerakkan speaker agar menghasilkan suara yang dapat didengar oleh manusia.

g. Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

4. Percobaan [back]

1. Siapkan semua alat dan bahan yang diperlukan

2. Disarankan agar membaca datasheet setiap komponen

3. Cari komponen yang diperlukan di library proteus

4. Rangkailah Rangkaian sesuai dengan gambar dibawah

5. jika ingin mensimulasikan jangan lupa masukkan libarary sensor sensor touch

6. Coba dijalankan rangkaian apabila ouput hidup/berputar (motor dc) maka rangkaian bisa digunakan

RANGKAIAN

PRINSIP KERJA

Apabila sensor Mq-2 dan flame sensor mendeteksi tidak adanya gas dan api maka sensor kedua sensor tersebut berlogika nol dan mengeluarkan output sebesar 0-0,5 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan menerima data dari output dari flame sensor dengan masukan di pin A dan sensor mq-2 dengan masukan logika di B, dan apabila masukan pada pin A dan B berlogika nol maka seven segment akan menampilkan angka nol, dan pada pin A dan B ic 4555 yang diberi masukan logika nol dari flame sensor dan mq-2 akan menghasilkan output berlogika satu pada kaki Q0, dimana akan mengaktifkan led berwarna biru

Apabila flame sensor mendeteksi adanya api maka flame sensor akan berlogika satu atau menegeluarkan output sebesar 5 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan meneima data dari output flame sensor, dengan masukan logika di A, dan apabila masukan pada pin A berlogika satu maka seven segment akan menampilkan angka satu, dan pada pin A ic 4555 yang diberi masukan logika satu dari flame akan menghasilkan output pada kaki Q1, dimana akan mengaktifkan salah satu dari gerbang or pertama yang akan meneruskan tegangan pada basis transistor Q1 sehingga arus dari suplay yang melewati relay menuju ground, sehingga rlaya aktif dan bergerser ke kanan sehingga pompa air dan buzzer terhubung ke suplay dan menyala.

Apabila sensor Mq-2 mendeteksi adanya gas maka sensor mq-2 akan berlogika satu atau menegeluarkan output sebesar 5 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan menerima data dari output sensor mq-2, dengan masukan logika di B, dan apabila masukan pada pin B berlogika satu maka seven segment akan menampilkan angka dua, dan pada pin b ic 4555 yang diberi masukan logika satu dari flame akan menghasilkan output pada kaki Q2, dimana akan mengaktifkan salah satu dari gerbang or kedua yang akan meneruskan tegangan pada basis transistor Q2 sehingga arus dari suplay yang melewati relay menuju ground, sehingga rlaya aktif dan bergeser ke kanan sehingga kipas udara masuk dan keluar menyala dan buzzer terhubung ke suplay dan menyala.

Apabila sensor Mq-2 dan flame sensor mendeteksi adanya gas dan api maka sensor kedua sensor tersebut akan berlogika satu atau menegeluarkan output sebesar 5 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan menerima data dari output dari flame sensor dengan masukan di pin A dan sensor mq-2 dengan masukan logika di B, dan apabila masukan pada pin A dan B berlogika satu maka seven segment akan menampilkan angka tiga, dan pada pin A dan B ic 4555 yang diberi masukan logika satu dari flame sensor dan mq-2 akan menghasilkan output berlogika satu pada kaki Q1 dan Q2, dimana akan mengaktifkan salah satu dari gerbang or pertama dan kedua yang akan meneruskan tegangan pada basis transistor Q1 dan Q2 sehingga arus dari suplay yang melewati relay menuju ground, sehingga relay aktif dan bergeser ke kanan sehingga pompa air, kipas udara masuk dan keluar, dan buzzer terhubung ke suplay dan menyala.
