TUGAS PENDAHULUAN 2
PERCOBAAN 3 KONDISI 1
1. Kondisi[back]
Buatlah rangkaian seperti gambar percobaan 3.a, ganti probe menjadi seven segment.

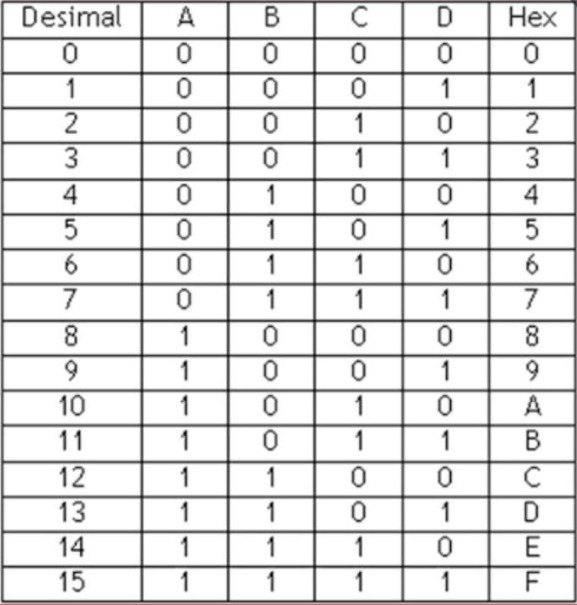

Pada rangkaian percobaan 2 terdapat 8 saklar dimana kaki high spdt terhubung ke VCC sedangkan kaki low terhubung ke ground. Masing-masing logika dari saklar dihubungkan ke masing-masing pin pada IC 74192 dan IC 74193 lalu didapatkan hasil outputnya dihubungkan ke pin seven segment sehingga menghasilkan bilangan desimal. Untuk mendapatkan desimal lainnya bisa dilihat pada tabel kebenaran.
5. Link Download[back]
Download File Rangkaian
Download Video Tutorial
