LAPORAN AKHIR 2
PERCOBAAN 3
1. Jurnal[Back]
2. Alat dan Bahan[Back]
1. Panel DL 2203C
2. Panel DL 2203D
3. Panel DL 2203 S
4. Jumper
3. Rangkaian Simulasi[Back]
4. Prinsip Kerja Rangkaian"[Back]
Dari rangkaian dilakukan beberapa percobaan, diantara nya jika kapasitor sebesar 100uF dan resistor minimum diaplikasikan pada kondisi A=0, B=0 kemudian terjadi perubahan ketika B naik maka waktu yang diperlukan sebesar 0,14s. Saat A=1, B=1 dan ada perubahan A turun maka waktu yang diperlukan 0,14s.
Jika kapasitor sebesar 100uF dan resistor maksimum diaplikasikan pada kondisi A=0, B=0 kemudian terjadi perubahan ketika B naik maka waktu yang diperlukan sebesar 1,19s. Saat A=1, B=1 dan ada perubahan A turun maka waktu yang diperlukan 1,19s.
5. Video Rangkaian[Back]
6. Analisa[Back]
1. Analisa pengaruh kapasitor dan resistor !
Dari percobaan yang telah dilakukan pada praktikum modul 1, didapat data bahwa semakin tinggi nilai kapasitor maka semakin lama waktu perpindahan berubah dalam kondisi stabil kembali yang dilakukan pada percobaan 3 kapasitor yang divariasikan dan resistor yang divariasikan oleh potensiometer. Pada kapasitor divariasikan pada nilai 100uF, 470uF, dan 940uF. Sedangkan pada resistor jika semakin besar variasinya maka semakin lama untuk kembali pada kondisi awal
2. Bandingkan hasil pada praktikum dengan hasil perhitungan dan cari persentase error !

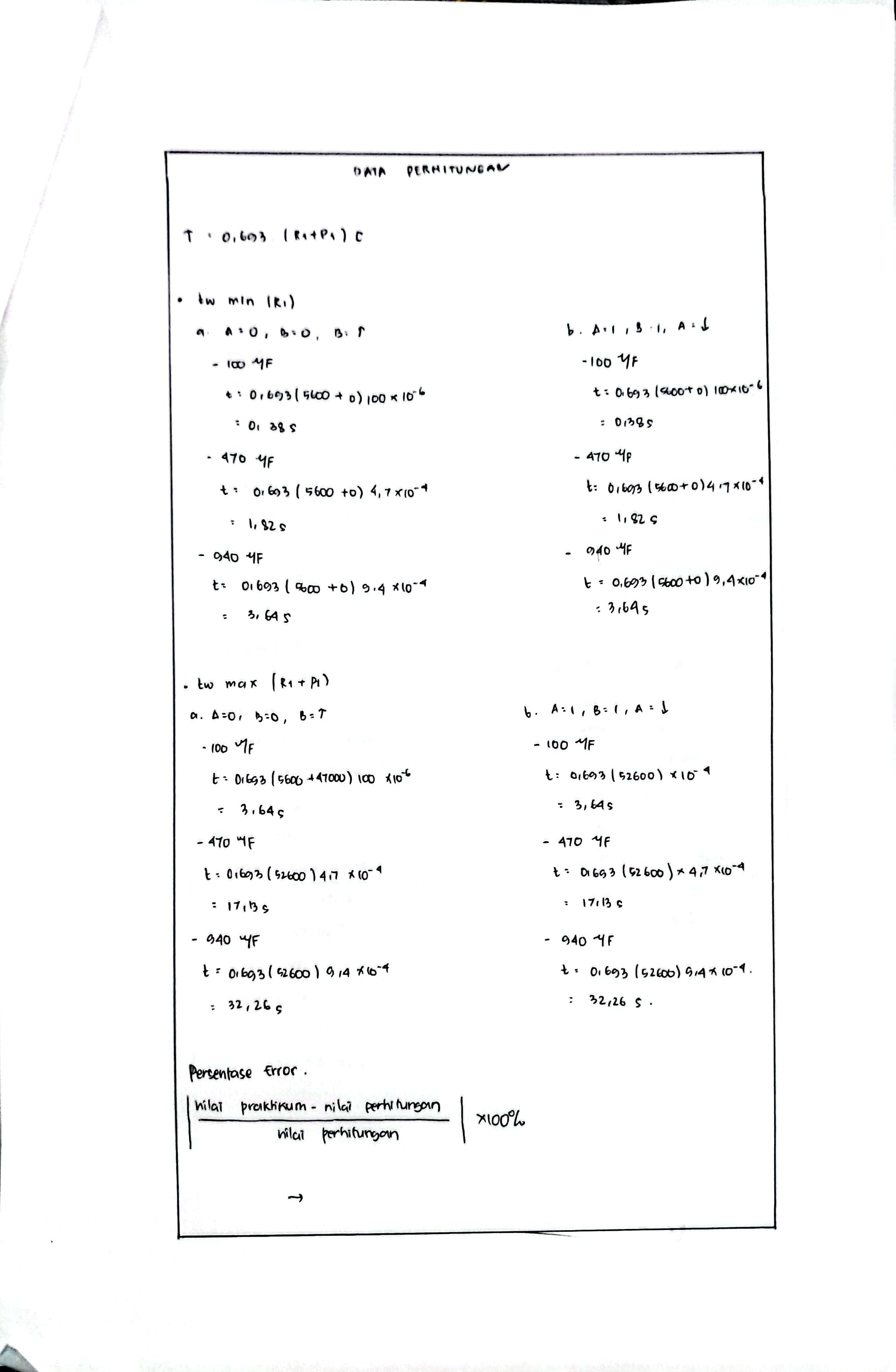

Dari percobaan yang telah dilakukan pada praktikum modul 1, maka didapatkan hasil dengan perbedaan yang cukup signifikan pada percobaan di perhitungan dan percobaan di praktikum. Perbandingan data bisa dilihat pada lembar data perhitungan.
7. Link Download[Back]
Download Video Tutorial[here]
Download Datasheet AND[here]
Download Datasheet OR[here]
Download Datasheet XOR[here]
Download Datasheet NOT[here]
Download Datasheet Kapasitor[here]
